Aplicación

Utilizada principalmente para recibir watthorímetro de C.F.E. en servicios trifásicos residenciales, comerciales, talleres o industrias. Acometida aérea, 3F-4H Delta o estrella, cargas hasta 60 kw en 240 V., y hasta 120 kw en 480V. para uso exterior (NEMA 3R).

Descripción

• Base para watthorímetro con 7 terminales 200 amp.
• Zapatas de alimentación para cable calibre 6-250 mcm.
• Terminales adicionales para conexión a tierra o neutro.
• Tapa de aro para montaje de medidor para colocar sellos de CFE opcional.
• Gabinete Nema 3R construído en lámina rolada en frío calibre 18 pintado con sistema electrostático (probado con 500 horas de cámara salina).
• Provista en la parte superior para instalación de adaptador roscado tipo HUB.
• Discos removibles de 2” a 1” y 3/4” a 1/2” en la parte inferior y a los costados.
• Se podrán conectar cargas hasta de 60 kw en 240 V. y 120 kw en 480 V.
• Cumple con la especificación GWH00- 11 de CFE y tiene certificación UL-MX NOM.

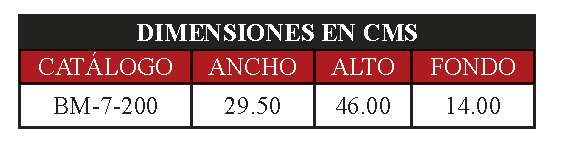

Especificaciones
