Aplicación

Se utilizan principalmente en comercios, industrias de gran tamaño donde la corriente supera los 1,000 amp. para medición en alta tensión, en un gabinete autosoportado el cual armoniza perfectamente con la arquitectura del edificio, cuenta con espacio para alojar los transformadores de corriente y de potencial.

Descripción

• Gabinete autosoportado NEMA 3R construído con lámina rolada en frío calibre 16 para alojar el equipo de medición de alta tensión de C.F.E., pintado con sistema electrostático (probado con 500 horas de cámara salina).
• Tapas removibles en tres lados del gabinete para fácil acceso.
• Base para watthorímetro de 13 terminales.
• Tablilla de pruebas.
• Gabinete con mirilla para alojar la base de medición 13-20 que puede ser instalado en el gabinete autosoportado o separado de éste cuando la medición está en diferente lugar del gabinete que aloja el equipo de medición C.F.E.
• Puerta con mirilla y chapa con llave en la medición.
• Cumple con la especificación GWH00-11 de CFE y tiene certificación UL-MX NOM.

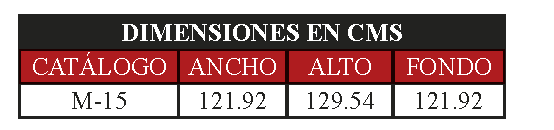

Especificaciones
