Aplicación

Utilizada principalmente para recibir watthorímetro de C.F.E. en servicios monofásicos residenciales ó comerciales con acometida aérea y espacio para interruptor principal, 2F-3H, de consumos hasta 200 amp. en 240 ó 480 V. para uso exterior (Nema 3R).

Descripción

• Base para watthorímetro con 5 terminales 200 amp.
• Zapatas de alimentación para cable calibre 6-250 mcm.
• Espacio para interruptor en la parte inferior con interruptor atornillable 2 polos 125-200 amp. tipo RL marca RILEZ de 85 KA ICC instalado de planta.
• Tapa portacandado en el tiro del interruptor para evitar operación indebida.
• Terminales adicionales para conexión a tierra o neutro.
• Tapa de aro para montaje de medidor para colorcar sellos de C.F.E.
• Gabinete Nema 3R construído en lámina rolada en frío calibre 18 pintado con sistema electrostático (probado con 500 horas de cámara salina).
• Provista en la parte superior para instalación de adaptador roscado tipo HUB.
• Discos removibles de 2” a 1” y 3/4” a 1/2” en la parte inferior y a los costados.
• Cumple con la especificación GWH00-11 de CFE y tiene certificación UL-MX NOM.

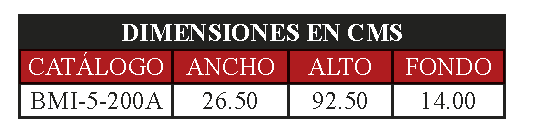

Especificaciones
